Общее написание: На сегодняшний момент ВУС изоляция (трехслойное полиэтиленовое покрытие) является наиболее эффективным наружным антикоррозионным покрытием труб. Qingdao Huashida Machinery Co.,Ltd. (далее - HSD) внесла улучшение по технологии для Линии по нанесению ВУС изоляции для стальных труб в связи с конструкцией ВУС изоляции (трехслойного полиэтиленового покрытия), кроме снижения себестоимости и повышения производительности, а также продолжения срока использования.

В Китае HUASHIDA поставляет оборудование многим крупным предприятиям в отрасле изоляции труб, и также оборудование уже экспортировали в Россию, Казахстан, Узбекистан, Белорусь, Турцию и другие страны.

Конструктивно наружное антикоррозионное полиэтиленовое покрытие выполнено в двух вариантах:

- двухслойное полиэтиленовое (2ПЭ) покрытие:

состоит из слоя адгезионного поклейвающего слоя и наружного полиэтиленового слоя;

- трехслойное полиэтиленовое (3ПЭ) покрытие/ВУС изоляция:

состоит из слоя эпоксидного праймера, адгезионного поклеивающего соля и наружного полиэтиленового слоя. Данная конструкция антикоррозионного покрытия широко применяется во всем мире для нефтегазовых трубопроводов, трубопроводов коммунального назначения и т.д..

Общая толщина трехслойного полиэтиленового покрытия(ВУС изоляции) в зависимости от диаметров труб.

При правильном выборе системы изоляционных материалов, при строгом соблюдении технологических режимов очистки и ранжной изоляции труб расчетный срок службы трехслойного покрытия(ВУС изоляции) при температурах эксплуатации до +80 ℃ составляет не менее 50 лет.

Линия по нанесению ВУС изоляции для трубопроводов применяется в области производства однослойного FBE покрытия, двухслойного FBE покрытия, двухслойного полиэтиленового покрытия, двухслойного полипропиленового покрытия и трехслойного полиэтиленового покрытия(ВУС изоляции). Данная Линия включается в себя:

-система по линии передачи труб

-система по очистке поверхности стальной трубы

-система по удалению пыли

-система по индукционному нагреву труб

-электростатическое устройство распыления эпоксидного порошка

-кструдер адгезива и полиэтилена

-система водяного охлаждения

-оборудование для шлифования покрытия и скоса кромки и др..

Компонент Линии по нанесению ВУС изоляции для стальных труб

- Двухрядная платформа для погрузки труб

- Пневматическая стрелка

- Линия передачи для удаления ржавчины

- Дробеметная машина

- Пылеуловитель

- Переходная двухрядная платформа после удаления ржавчины

- Тележка с внутренней системой очистки и продувки

- Кондуктор центролировки трубок с внутренней системой очистки и продувки

- Трубка для внутренней системы очистки и продувки

- Пылесборное устройство

- Линия передачи для нанесения покрытий 3ПЭ

- Подающая машина ленточного фильтра

- IF-источник питания

- IF-катушка

- Распыление эпоксидного порошка

- Система переработки порошка

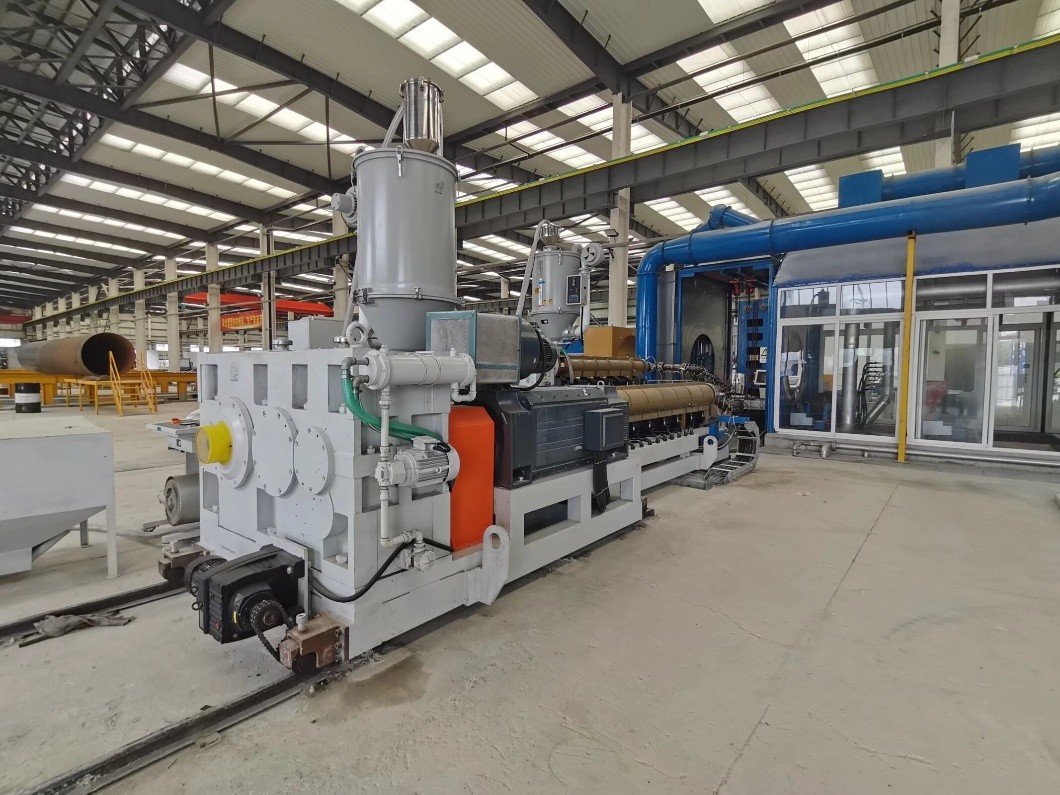

- Экструдер полиэтилена

- Экструдер адгезива

- О-образный аппарат нанесения адгезива

- О-образный аппарат нанесения полиэтилена

- Вакуумное всасывающее устройство

- Вакуумное автоматическая подающая машина

- Система циркуляции охлаждающий воды

- Механизм фиксации трубы

- Платформа для разгрузки готовых труб

- Машина для скоса кромки

- Электрический шкаф управления

Схема технологического процесса наружного антикоррозионного покрытия

Технология нанесения наружного антикоррозионного покрытия

Поступающие с раскатывателя трубы автоматически укладываются на рольганг, стыкуются в единую плеть (т.е. с помощью специальных коннекторов каждая последующая труба стыкуется с предыдущей), что обеспечивает непрерывность технологического процесса.

Трубы поступают на дробемётную установку очистки труб, где они очищаются от окалины и ржавчины

Затем очищенные от окалины и ржавчины трубы поступают на стол, оборудованный вращателем и площадкой осмотра, где производится визуальный осмотр труб на предмет наличия дефектов. Далее, после устранения дефектов, трубы, состыкованные в плеть, поступают в инндукционный нагрев труб.

Прогретые трубы поступают в автоматическую камеру порошкового эпоксидного праймера, где в условиях электростатического поля производится распыление трубы эпоксидным праймером.

После камеры распыления эпоксидного праймера на трубы наносится слой адгезива, а затем слой полиэтилена. Нанесение покрытий производится с помощью экструдеров с щелевыми головками.

Затем трубы проходят процесс охлаждения.

После охлаждения производится зачистка концов труб от покрытия с помощью машины для скоса кромки

Потом производится контроль качества готовых труб, который осуществляется в соответствии с требованиями заказчика,  включая контроль толщины покрытия и контроль сплошности покрытия электроискровым дефектоскопом.

Трубы автоматически отстыковываются от плети и перекладываются на накопитель.

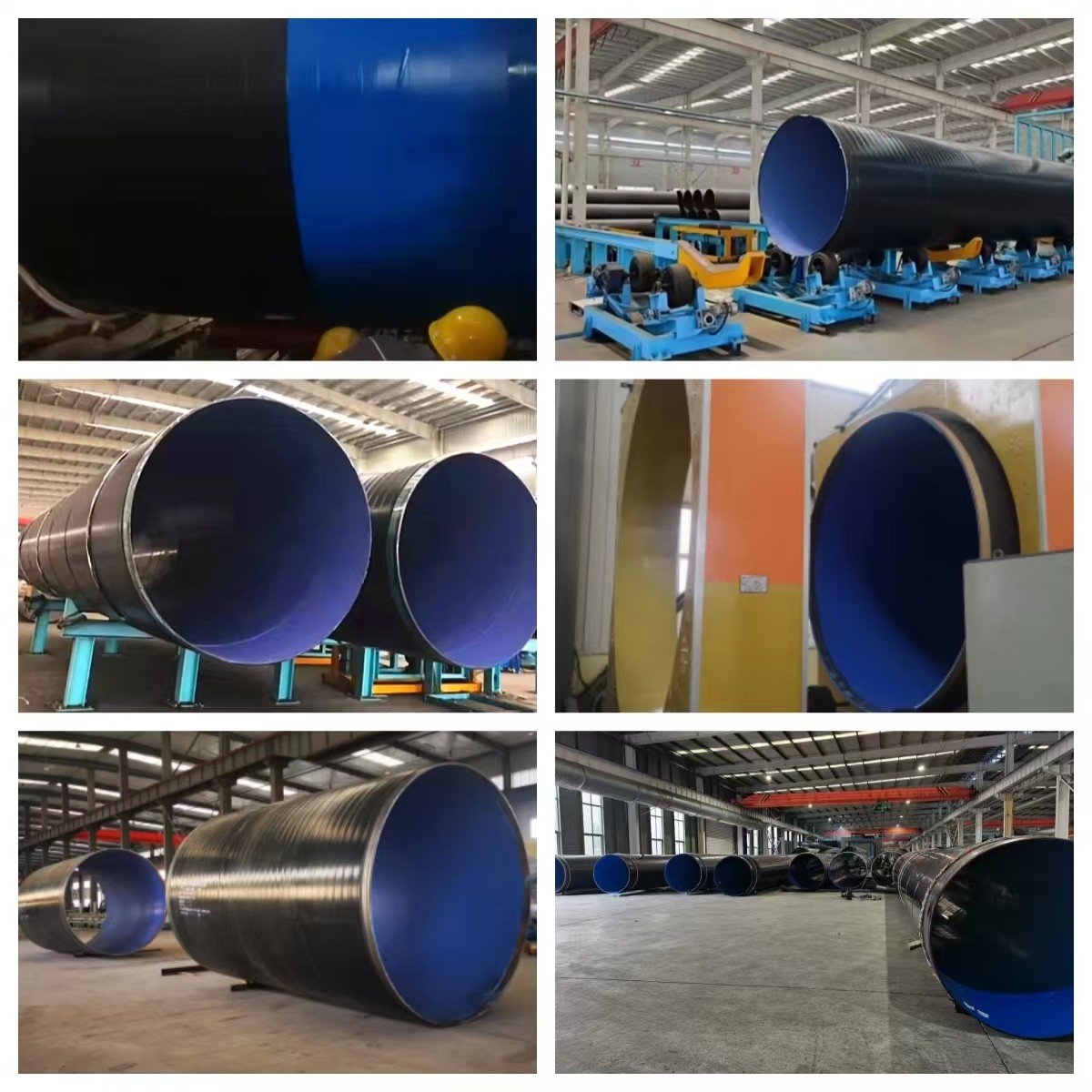

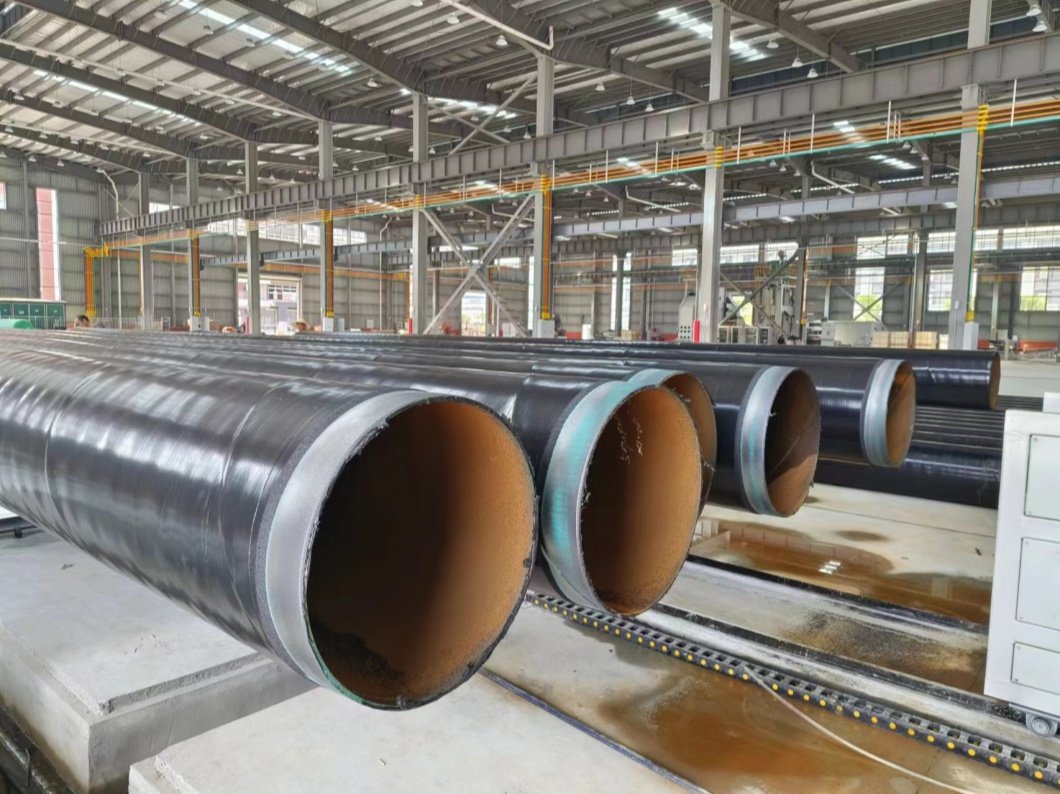

Готовые трубы большинсто применяется в области нефтегазовых трубопроводов:

Технические параметры

- диаметр труб: 48мм-219мм; 325мм-3000мм

- категория очистки поверхности: Sa 2.5

- используемые материалы: эпоксидный порошок, адгезив, полиэтилен

Касательно технологии по внутреннему антикоррозионному покрытию, добро пожаловать запросить более информаций у нас!
