Производственная линия для нанесения антикоррозионного покрытия «ВУС» на внешнюю поверхность и жидкой краски на внутреннюю поверхность стальных труб представляет собой высокоэффективную технологию долговременной защиты. Благодаря многослойной композитной структуре и передовому оборудованию она обеспечивает длительную защиту, широко применяясь в таких областях, как транспортировка нефти и газа.
1. Структура и функция внешнего антикоррозионного покрытия ВУС (3LPE) на трубе
Структура покрытия ВУС: Состоит из эпоксидного порошкового грунтовочного слоя, промежуточного клеевого слоя (AD) и внешнего слоя из полиэтилена (PE).
Функции слоев:
Эпоксидный порошок: Обеспечивает основную антикоррозионную защиту, гарантируя долгосрочную стабильность трубы в агрессивных средах.
Клеевой слой (AD): Усиливает адгезию между слоями, обеспечивая целостность покрытия.
Полиэтиленовый слой (PE): Обладает отличными механическими защитными свойствами и стойкостью к атмосферному старению, эффективно противостоит внешним физическим повреждениям и химическому воздействию.
Область применения: Широко используется для трубопроводов транспортировки нефти, газа, водоснабжения и водоотведения, значительно продлевая срок службы стальных труб.
2. Особенности нанесения жидкой эпоксидной краски на внутреннюю поверхность
Антикоррозионные свойства: Жидкое эпоксидное покрытие обладает исключительной адгезией и химической стойкостью, эффективно изолируя внутреннюю стенку трубы от воздействия транспортируемых сред (нефть, газ, вода и т.д.).
Дополнительные функции: Снижает шероховатость внутренней поверхности трубопровода, уменьшает сопротивление потоку, повышая эффективность транспортировки. Также предотвращает загрязнение среды и образование внутренних отложений (инкрустаций), оптимизируя эксплуатационные характеристики трубопровода.
Технология нанесения: Применяется технология безвоздушного распыления под высоким давлением для равномерного нанесения высокоэффективной жидкой эпоксидной краски на внутреннюю поверхность, формируя плотный, гладкий основной антикоррозионный слой. При необходимости может быть нанесен дополнительный функциональный финишный слой для повышения износостойкости или антифоулинговых свойств.
Диапазон обработки труб: Диаметр от 114 мм до 4200 мм, что позволяет удовлетворять разнообразные потребности.
Производительность: Максимальная производительность 250 м²/ч, что отвечает требованиям эффективного производства.
Стандарт очистки: Степень очистки до Sa 2½, что гарантирует качество поверхности основания и соответствие требованиям адгезии покрытия.
Используемые материалы: Эпоксидный порошок, клеевой состав (AD), полиэтилен (PE), а также однокомпонентные или двухкомпонентные эпоксидные краски.
Основное оборудование:
1. | Оборудование для очистки внешней поверхности труб | (абразивоструйная обработка) |
2. | Оборудование для очистки внутренней поверхности труб | (абразивоструйная обработка) |
3. | Установка индукционного (среднечастотного) нагрева | (обеспечивает предварительный нагрев) |
4. | Установка для нанесения эпоксидного порошкового покрытия | высоковольтное электростатическое напыление |
5. | Экструдер для нанесения клеевого состава (AD) | |
6. | Экструдер для нанесения полиэтилена (PE) | |
7. | Охлаждающее оборудование | (быстрое охлаждение) |
8. | Оборудование для обработки кромок (скос) полиэтиленового слоя | |
9. | Установка безвоздушного распыления под высоким давлением | ключевой элемент для внутреннего покрытия |
10. | Печь нагрева/сушки | для отверждения покрытий |
11. | Каталитическое дожигающее оборудование | (очистка выбросов, снижение загрязнения) |

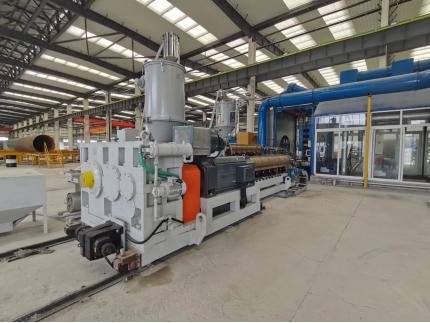

Экструдер для нанесения PE: Используется для экструзии внешнего полиэтиленового слоя, обеспечивая равномерную толщину и гладкую поверхность покрытия.

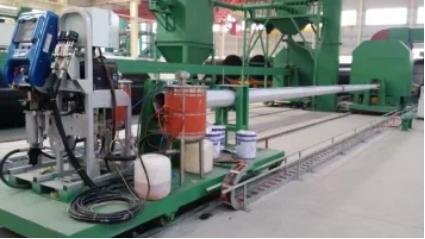

Внутренняя распылительная тележка с пистолетом: Оснащена гибкой распылительной штангой для точного контроля позиции и толщины нанесения.

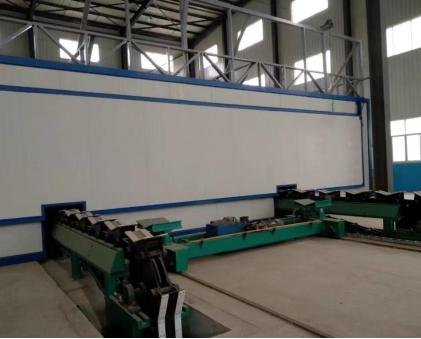

Печь термоотверждения: Встроенная цепная конвейерная система обеспечивает автоматизированную работу и полное отверждение покрытия.
Оборудование каталитического дожигания: Эффективно обрабатывает технологические выбросы, снижая воздействие на окружающую среду.
Типовая структура покрытия и технологический процесс
1) 3-слойное полиэтиленовое покрытие
Предварительный нагрев
Удаление влаги и нагрев трубы до заданной температуры для подготовки поверхности.
Абразивоструйная очистка
Создание чистой и шероховатой поверхности степени Sa 2½ для обеспечения максимальной адгезии покрытия.
Нанесение эпоксидного грунта (FBE)
Методом электростатического напыления наносится слой порошка, который, расплавляясь, образует прочное антикоррозионное основание.
Нанесение клеевого слоя (AD)
Экструзия расплавленного адгезива для создания неразрывной связи между эпоксидным и полиэтиленовым слоями.
Нанесение полиэтиленового слоя (PE)
Методом экструзии наносится основной защитный слой, устойчивый к механическим и климатическим воздействиям.
Охлаждение
Быстрое водяное охлаждение для фиксации структуры и свойств многослойного покрытия.
Обработка кромок (Пейпинг)
Формирование аккуратного защитного края на торцах трубы для завершения покрытия.
2) Жидкое эпоксидное покрытие
Абразивоструйная очистка: Первоначальная обработка внутренней поверхности трубы для получения чистой металлической основы с заданной шероховатостью, что создает основу для адгезии последующего покрытия.
Многослойная композитная структура:
Грунтовочный слой: Высокоэффективная жидкая эпоксидная краска, равномерно наносимая методом безвоздушного распыления под высоким давлением, формирует прочно сцепленный основной антикоррозионный слой.
Функциональный финишный слой (опционально): В зависимости от условий эксплуатации наносится дополнительный износостойкий или антифоулинговый слой для усиления функциональности покрытия.
Процесс отверждения: Завершающее формирование покрытия осуществляется в печи термоотверждения, в результате чего образуется непрерывный, целостный и плотный защитный барьер.
Преимущества решений для покрытий от «Хуашида» (Huashida Coating Solutions)
Качество и инновации: Комбинированные решения для внутреннего и внешнего покрытия от «Хуашида», сочетающие технологию внутреннего жидкого покрытия и внешней трехслойной полиэтиленовой изоляции (3PE), направлены на повышение общего уровня защиты трубопровода.
Экономическая эффективность: Создают значительную экономическую ценность для клиентов за счет продления срока службы трубопроводов и снижения затрат на техническое обслуживание.
Глобальное обслуживание: Гарантируют надежность реализации проектов и соответствие требованиям международного рынка.
